    注塑机械手控制系统(HC-S1)与松下/三菱伺服驱动器的连线及参数设定

    [ 发布日期：2021-10-15 ] 来源: 【打印此文】 【关闭窗口】

    DB真·人(科技)标准系列注塑机械手控制系统，HC-S1，与松下/三菱伺服驱动器的接线及参数设定。

    控制系统输出位置指令对伺服电机进行位置控制，指令脉冲类型为正转脉冲串和反转脉冲串，脉冲输出最大频率为500Kpps，请正确设定伺服驱动器的参数与之匹配。


    松下伺服使用接线

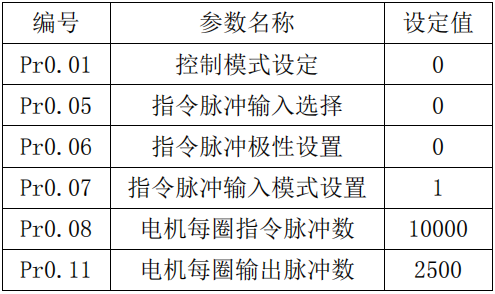

    松下A5伺服驱动器参数设定：

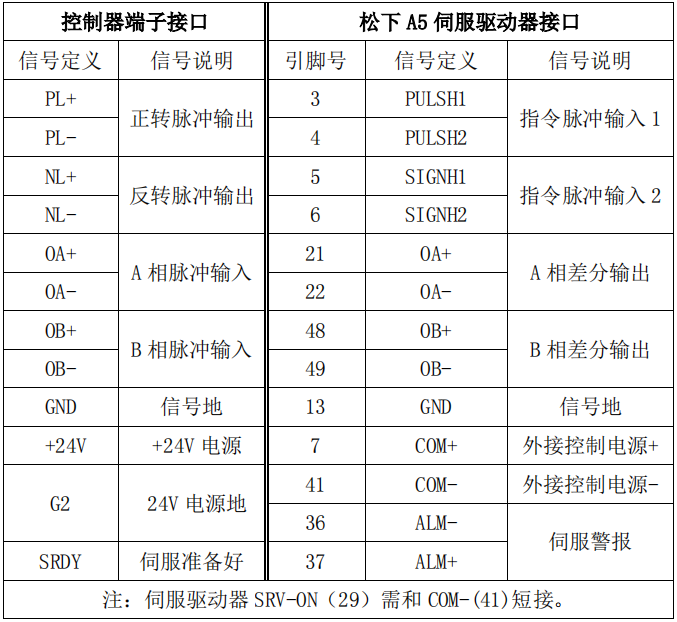

    松下 A5 伺服驱动器接线：



    三菱伺服使用接线

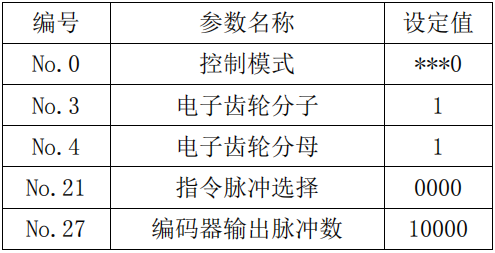

    三菱MR-E伺服驱动器参数设定：

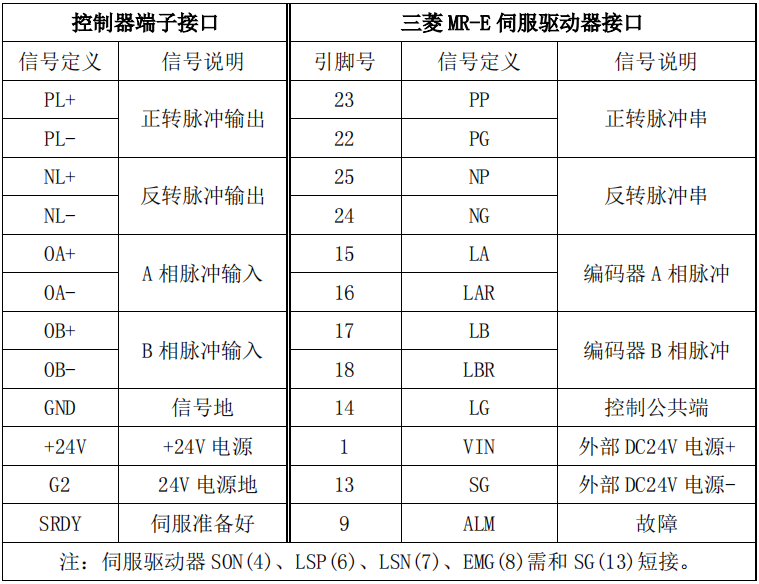

    三菱MR-E伺服驱动器接线：
